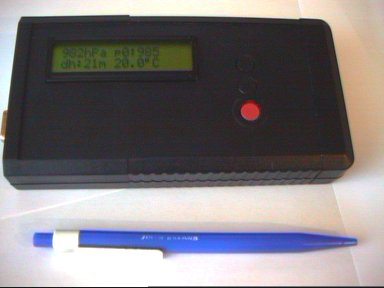

Altimeter

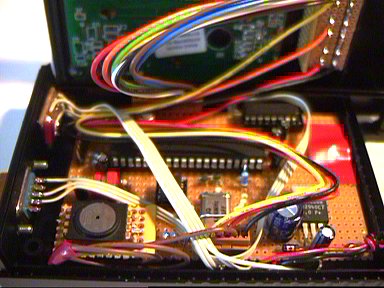

Das Meßgerät basiert
auf einem 16F877 Microcontroler von Microchip.
Der Luftdruck wird mit einem MPX4100A absolut Luftdrucksensor ermittelt
und die Temperatur mit einem I2C-Bus Bausstein TNC75 von TelCom. Die
berechneten Höhendaten können in einem 24LC16 I2C-EEProm gespeichert
werden. Als Anzeige dient ein 2/16 LCD.
Der PIC kann direkt in der Schaltung programmiert werden (Achtung! Stromversorgung der Schaltung abschalten), oder mit Hilfe eines normalen Programmiergeräts.
Funktionen
- Anzeige des aktuellen Luftdrucks
- Anzeigen der aktuellen Temperatur
- Kalibrieren der Luftdruckmessung
- Anzeige und Speichern des Referenzdrucks
- Berechnung und Anzeige der relativen Höhe (Auflösung 7m)
- Speichern der Höhendaten in einem 2k EE-Prom in einem Intervall von 1s-60s (das ergibt eine Speicherzeitraum von 17min-max. 17h)
- Spannungsversorgung mit einer 9V Batterie (etwa 24h) oder über ein max. 12V DC Netzteil.
- Bedienung über 3 Tasten und LCD Menü

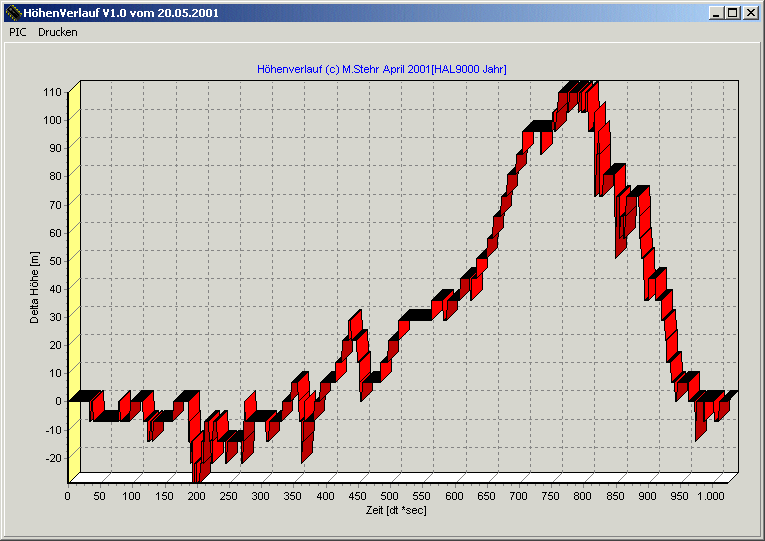

- Die gespeicherten Höhendaten können mit Hilfe eines kleinen C++ Programms auf einen PC übertragen und als Diagramm angezeigt werden.
- Das PIC Programm wurde in C geschrieben (PCM PIC C Compiler von CCS)
- PC Analyseprogramm ist in Borland Builder 4.0 C++ geschrieben
Software
M
it Hilfe eines kleinen Programms können die gespeicherten Höhendaten mit einen 1zu1 Kabel über den COM Port1 auf den PC übertragen werden.
Schaltung

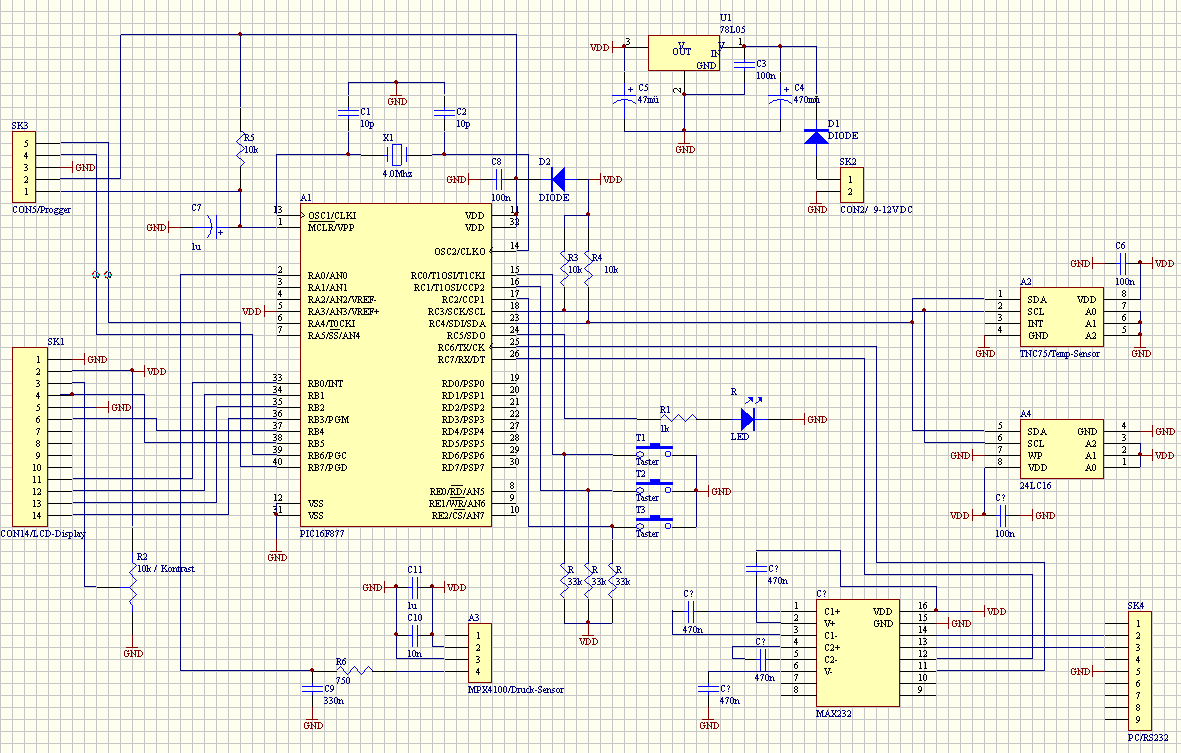

Schaltplan in höher Auflösung hier klicken.
